提高VCS仿真效率-UVM Runtime Cmdline和VCS分块编译

2024-11-16

在实际验证过程中，仿真效率是我们常常面临的挑战之一。尤其是在修改代码时，明明只改动了一个文件（例如，在testcase中增加了一行打印），但编译却需要重新编译整个工程中的所有文件。这种情况不仅浪费了大量时间，还显著降低了仿真效率。为了应对这种问题，常用的解决方法有两种：充分利用UVM的runtime cmdline传递参数机制和增量编译。然而，即使采用了增量编译，仿真效率仍然受到一定影响，因为仿真器无法准确识别哪些文件已经被修改。那么，是否有其他方法可以进一步提高仿真效率呢？答案是：[分块编译（Partition Compile）]。本文将详细介绍这两种方法及其优缺点，特别是分块编译如何作为增量编译的一种有效补充。

1. 充分利用UVM的runtime cmdline传递参数机制

在UVM中，我们可以通过命令行动态地传递参数，而不必重新编译代码。这对于提高仿真效率非常重要，因为每次修改UVM相关参数时，都可以避免重新编译整个项目。

比如，在测试过程中，我们可以使用命令行来动态修改UVM的相关参数，如UVM_TESTNAME、UVM_VERBOSITY等，这样就能在运行时直接影响UVM环境的行为，而不需要重新编译源代码。具体来说，只需在仿真启动时通过命令行传递这些参数，例如：

1	vcs +UVM_TESTNAME=test1 +UVM_VERBOSITY=UVM_LOW

这种方式不仅避免了不必要的重新编译，还能更灵活地调整仿真设置，提高工作效率。

2. 增量编译

增量编译是提升仿真效率的另一种常用方法。它的理想情况是：只有修改过的文件需要重新编译，而未修改的文件则跳过编译。通过这种方式，我们可以显著减少编译时间。

在VCS中，增量编译可以通过添加-Mupdate参数来启用。该参数允许仿真器检测文件是否发生了修改，只有修改过的文件才会被重新编译。然而，实际使用中，我们发现即使启用了增量编译，仿真器依然会重新编译一些未修改的文件。这是因为仿真器的优化能力还不够，无法准确识别哪些文件被修改了。

3. VCS分块编译（Partition Compile）

为了进一步提高仿真效率，VCS提供了一种名为分块编译（Partition Compile）的方法。分块编译的核心思想是将整个工程中的文件划分为多个独立的“块”，只有当某个块中的文件被修改时，才会重新编译该块中的文件。通过这种方式，我们可以减少每次编译所需处理的文件数量，从而提高仿真效率。

分块编译的基本原理

分块编译的本质是将代码拆分成若干个独立的块，每个块都包含一组相关的文件。只有当某个块中的文件发生变化时，仿真器才会重新编译该块。而在其他块中没有修改的文件则不会被重新编译。因此，通过合理划分这些块，我们可以减少编译的范围，从而提高效率。

然而，分块编译的精细程度需要在“精细”和“高效”之间找到一个平衡。如果将文件拆分得过细，仿真器需要处理的块会增多，从而消耗更多的系统时间；如果块划分过粗，又可能导致重新编译的文件过多。因此，在块分割的粒度上，需要根据实际情况进行调节。

VCS分块编译的实现

在VCS中，我们可以通过添加-partcomp参数来启用分块编译功能。具体的命令如下：

1	vcs -partcomp

此外，VCS还支持自动划分Partition的大小和数量，可以通过以下选项来指定：

1	vcs -partcomp=autopart_[low\|medium\|high]

这三个选项分别对应不同的分块粒度（低、中、高），一般情况下可以使用默认设置，不必手动调整。

添加-pcmakeprof把编译过程中的每一步所花费的时间做分析打印，并在编译日志的结尾进行输出，这样方便比较不同编译参数所花费的编译时间的区别。

1	vcs -pcmakeprof

纵向分析：VCS仿真流程

阶段	描述	作用/功能
Parsing	解析过程，读取文件并进行语法分析。	将Verilog/SystemVerilog源代码转换为仿真器可以理解的格式，检查语法和结构的正确性。
_Elabcom	编译文件生成过程，生成提供给Verdi解析的编译文件（需要`-kdb`选项）。	生成仿真器调试信息，供Verdi等工具解析和调试。
Compiling	编译过程，检查语法错误并生成中间二进制文件。	检查Verilog/SystemVerilog代码中的语法错误，并生成Elaboration阶段可以识别的二进制文件。
Elaboration	精化过程，计算模块的参数值，处理模块的绑定关系，生成最终可执行文件`simv`。	根据设计层次结构计算参数，处理模块绑定关系，生成最终的可执行仿真文件`simv`。

横向分析：VCS仿真性能指标

性能指标	描述	说明
Real time	程序从开始到结束的总时间。	仿真程序执行的真实时间，包括所有计算、I/O操作等。
User time	程序在用户模式下的CPU耗时。	仿真程序在执行用户代码时消耗的CPU时间。通常与程序逻辑的复杂度相关。
Sys time	程序在内核模式下的CPU耗时。	仿真程序在执行系统调用、I/O操作等内核级任务时消耗的CPU时间。
Virt	程序的虚拟内存空间大小。	仿真程序的虚拟内存空间大小，包括所有可访问的内存地址空间。
Res	程序已映射到物理内存的部分。	程序在物理内存中占用的实际空间。
Shr	程序占用的共享内存大小。	仿真程序占用的共享内存区域，多个进程可能会访问这些内存。

手动指定Partition

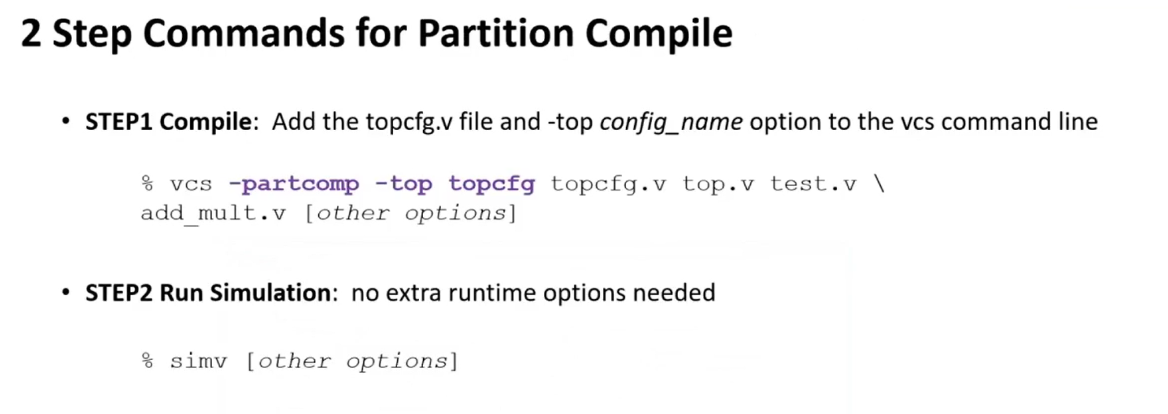

如果需要更精细的控制，我们还可以手动指定Partition。通过在VCS编译命令中指定-top topcfg选项，可以指定特定的配置文件，并在该配置文件中定义Partition。示例如下：

1	vcs -partcomp -top topcfg topcfg.v

-top后面跟的topcfg根据我的实测是topcfg中的config_name

在topcfg.v文件中，我们可以定义具体的Partition，示例如下：

config topcfg;

  design    apb_tb;
  partition package uvm_pkg;
  partition package svt_amba_uvm_pkg;
  partition package svt_uvm_pkg;
  partition package apb_pkg;
  // partition instance apb_tb.u_dut;
  // default liblist DEFAULT;
  // partition cell module_name;

endconfig

在这个例子中，我们将apb_tb、uvm_pkg、svt_amba_uvm_pkg、svt_uvm_pkg和apb_pkg分别定义为独立的Partition，当其中的文件发生变化时，仿真器只会重新编译相应的Partition。(其中apb_tb是我顶层的tb, instance是例化的dut, cell是module_name)

Partition并行参数

-fastpartcomp=j4中的 j4 表示使用 4 个并行作业来执行编译任务。并行处理的优势在于，它可以同时处理多个部分，大大提高编译效率（j和4之间没有空白字符）。

1	-fastpartcomp=j4

避免在$unit空间导入package：增量编译效率的陷阱

在进行Verilog/SystemVerilog的设计和验证时，增量编译是一项至关重要的技术，它能够有效减少编译时间，提高仿真效率。然而，在实际使用过程中，我们需要注意一些常见的陷阱，特别是在项目的$unit空间中导入package（包）这一做法。

什么是$unit空间？

在Verilog/SystemVerilog中，$unit空间指的是顶层全局空间，通常是package...endpackage、module...endmodule、interface...endinterface之外的部分。简单来说，$unit层次是指那些不属于具体模块、接口或包的地方。它包括了定义文件级别的各种设置或行为的区域。

为什么避免在$unit空间导入package？

导入package的本意是为了共享其中的定义、类型、函数等，避免重复编写相同的代码。但如果我们在$unit空间导入package，会带来以下几个问题：

增量编译失效：当我们在$unit空间导入一个package时，这个package的变动将直接影响到所有使用它的模块和文件。假设这个package被多次导入，那么在后续修改package中的内容时，仿真器无法精确识别哪些文件发生了变化，进而会导致整个项目的重新编译。这使得增量编译失效，浪费大量编译时间。
影响编译效率：增量编译的核心优势是仅编译修改过的部分文件，但如果我们在$unit空间导入package，会使得修改package文件后，所有依赖它的模块都会被重新编译。对于大型项目来说，这种情况会显著降低编译效率，特别是当package较为庞大或被多个模块依赖时，编译时间会显著增加。
影响项目的可维护性：在$unit空间中随意导入package，可能导致代码结构混乱，依赖关系复杂，难以追溯具体依赖了哪些文件，增加了调试和维护的难度。

如何避免这个问题？

为了避免在$unit空间导入package带来的问题，我们可以采取以下策略：

局部导入package
最好将package的导入限制在具体的模块、接口或包内部。这样只有在需要的地方才会导入，而不会影响到整个项目的编译。
合理划分文件结构
尽量将公共包和模块隔离开来，在独立的文件夹中进行管理，避免包的导入影响到顶层全局空间。
避免频繁修改核心package
如果package中包含了多个常用的定义或函数，尽量减少对其结构的修改。若确实需要修改，尽量使这些修改局部化，避免频繁改动全局影响。

提高仿真效率是每个验证工程师都希望解决的问题，尤其是在大型项目中，避免不必要的全量编译可以显著节省时间。通过UVM的runtime cmdline参数机制，我们可以避免重新编译整个项目，只通过命令行传递参数来修改UVM环境；通过增量编译，我们可以减少不必要的文件编译，但仍会遇到仿真器无法精确识别文件修改的情况；而VCS的分块编译则是一种有效的补充方法，它通过将文件划分为多个独立的块，减少每次需要重新编译的文件数量，从而提高仿真效率。

在实际工作中，我们可以根据项目的需求和仿真器的表现来选择合适的优化方式。分块编译作为增量编译的补充，将会在提高效率和缩短仿真时间方面发挥重要作用。
